一、方案背景

在紡織布料生產過程中，顏色的準確性和一致性是產品質量的關鍵要素。傳統的人工色差檢查方式不僅效率低下，而且難以保證檢測結果的客觀性和準確性。為了滿足紡織行業對顏色檢測的高要求，我們特別推出了基于TS7708L在線式顏色檢測系統的紡織布料生產線在線顏色檢測解決方案。

二、方案概述

本解決方案采用TS7708L在線式顏色檢測系統，結合紡織布料生產線的實際需求，實現了在線閉環的顏色值和色差檢測。系統能夠?qū)崟r、準確地測量布料顏色，與預設標準顏色進行比對，及時發現并糾正色差問題。并將顏色值傳遞給配色系統，進行實時監測閉環補色，末端現場打樣，確保產品質量。

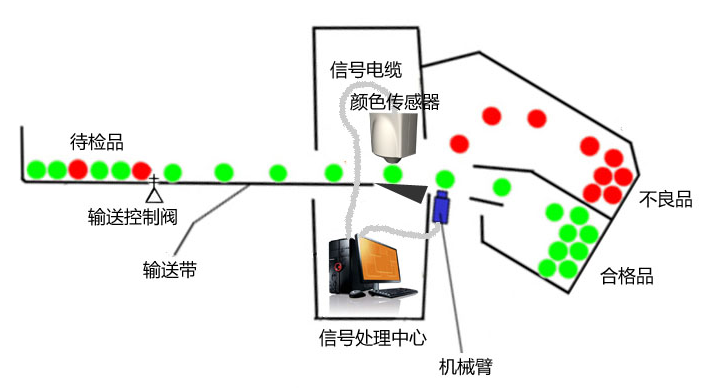

三、系統組成

TS7708L在線式顏色檢測系統：包括顏色傳感器整套模塊、PC上位機軟件和控制板卡，負責實時采集布料顏色數據，并進行處理和分析。

輸送帶：用于將布料連續、平穩地輸送至檢測區域，確保檢測過程的連續性和穩定性。

機械臂（可選）：根據生產線布局和檢測需求，可配置機械臂以實現自動化取樣和檢測，進一步提高檢測效率。

防塵控制室（可選）：為檢測系統提供一個潔凈的工作環境，避免外界干擾對檢測結果的影響。

四、技術特點

1.實時在線檢測：系統能夠?qū)崟r采集布料顏色數據，并在PC上位機軟件上即時顯示檢測結果，實現在線閉環檢測。

2.高精度測量：采用高精度顏色傳感器和先進的信號處理算法，確保測量結果的準確性和穩定性。測量速度<0.3秒，測量穩定性dE<0.03。

3.多種測量口徑：提供多種測量口徑2mm，4mm，8mm，1*3mm單一定制口徑，非接觸式測量，適應不同寬度的布料檢測需求。對于1.5米至2米寬的布料，系統能夠輕松應對。

4.閉環補色功能：當檢測到色差時，系統能夠自動觸發補色機制，通過調整染色工藝或添加補色劑等方式，及時糾正色差問題。

5.末端現場打樣：系統支持在生產線末端進行現場打樣，確保生產出的布料顏色與客戶需求一致。

6.兼容配色系統：客戶已有的配色系統可與本系統無縫對接，實現顏色數據的共享和交互，提高配色效率和準確性。

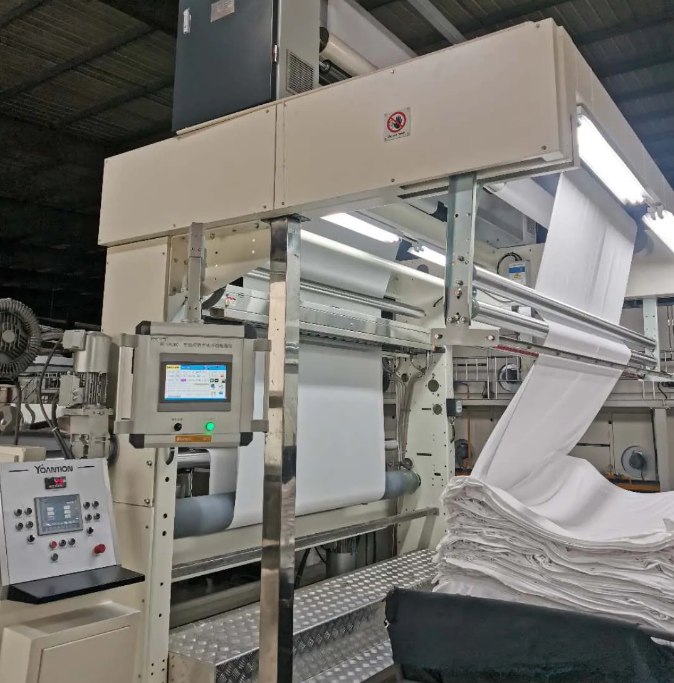

五、紡織行業應用案例

在大型紡織企業，我們成功部署了TS7708L在線式顏色檢測系統。該系統能夠?qū)崟r檢測生產線上的布料顏色，并與企業原有的配色系統進行數據交互。通過閉環補色功能，系統有效降低了色差率，提高了產品質量和客戶滿意度。同時，系統的實時檢測能力也為企業提供了及時的生產反饋，有助于優化生產流程和降低生產成本。
